BTM-H 12 N Mekanik Salmastra - Ürünlerimiz - BTM SEAL - Sızdırmazlık Ekipmanları

BTM-H 12 N Mekanik Salmastra

BTM-H 12 N Mekanik Salmastra

BTM-H 12 N Mekanik Salmastra

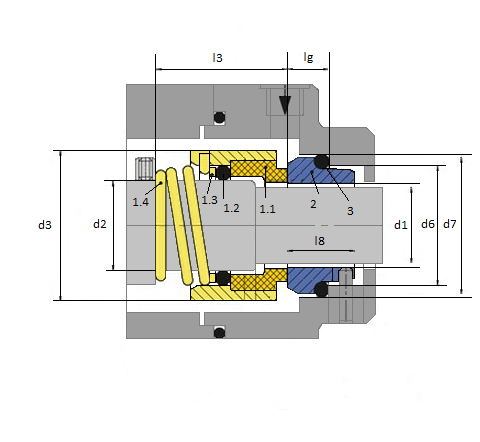

d1	d2	d3	d6	d7	l3	l8
25	30	44	34	40	33,5	19,5
28	33	47	37	43	35,5	19,5
30	35	49	39	45	35,5	19,5
32	38	54	42	48	39,5	19,5
33	38	54	42	48	39,5	19,5
35	40	56	44	50	43,5	19,5
38	43	59	49	56	46	22
40	45	61	51	58	48	22
43	48	64	54	61	51	22
45	50	66	56	63	55	22
48	53	69	59	66	55	22
50	55	71	62	70	58	23
53	58	78	65	73	60	23
55	60	79	67	75	60	23
58	63	83	70	78	60	23
60	65	85	72	80	60	23

Parça Tanımı

1,1	Döner Eleman Yüzeyi	Karbon, Sic, tuc
1,2	Döner Eleman O-ringi	Viton, EPDM, NBR
1,3	Pul	316
1,4	Yay	316
2	Sabit Eleman	Sic,Tuc, Cr-Ni, Ser
3	Sabit Eleman O-ringi	Viton, EPDM, NBR

Çalışma Limitleri

d1 : 25 - 60 mm

p : 25 bar

t : -20 0C …+200 0C

Vg : 15 m/sn
